氧化鋅避雷器帶電測試儀現場試驗方法

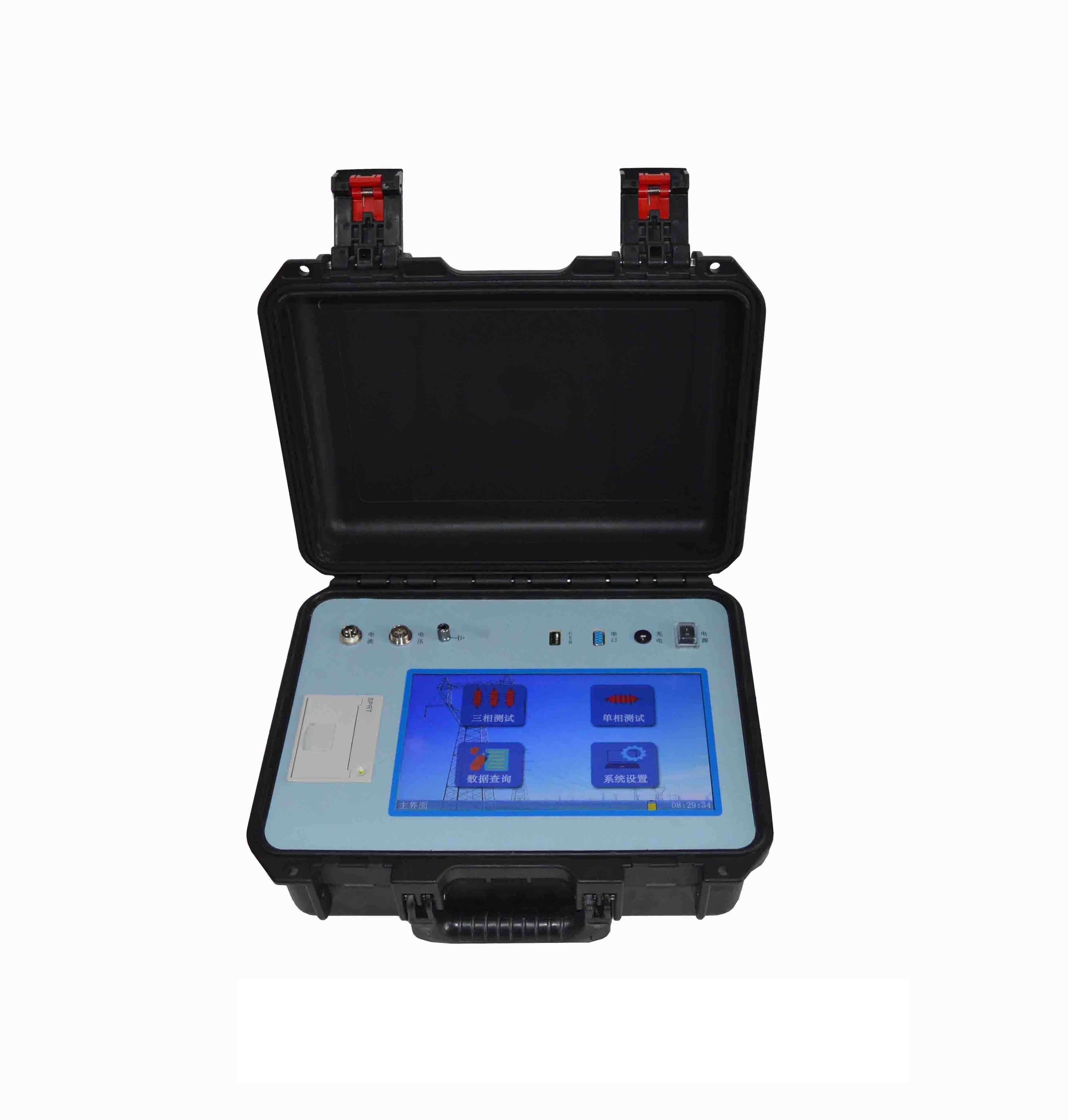

氧化鋅避雷器帶電測試儀是一款用于在不中斷電力系統運行的情況下（即“帶電"），對氧化鋅避雷器（MOA）的性能狀態進行檢測和評估的專用儀器。

MOA長期工作在工頻電壓下，會因電、熱、環境等因素而逐漸老化或受潮。其表現就是：

泄漏電流增大，特別是其中的阻性電流分量會明顯增加。

電流與電壓之間的相位角發生變化。

功耗（發熱）增加，可能引發熱崩潰，導致事故。

傳統停電預防性試驗的不足：

需停電，影響供電可靠性。

試驗電壓低（如直流U1mA），無法真實反映其在運行電壓下的狀態。

帶電測試的優勢：

不停電：在線檢測，不影響電網正常運行。

真實工況：在實際運行電壓和環境下測量，能更靈敏、準確地反映MOA的早期缺陷和老化狀況。

高效經濟：無需復雜的停電操作，測試速度快，是狀態檢修的重要組成部分。

帶電測試步驟

實驗前的安全準備：執行電力安全規程，穿戴好絕緣靴、絕緣手套，確保絕緣梯、工具合格。

接線：

將電流鉗鉗在MOA的接地引下線上。

將電壓線接到與MOA同相的PT二次側端子（或有置放無線電壓探頭）。

參數設置：在儀器上選擇正確的PT變比、MOA型號、測量方式（有線/無線/無電壓）等。

開始測量：保持設備穩定，啟動測量鍵。

讀取結果：氧化鋅避雷器帶電測試儀屏幕直接顯示全電流、阻性電流、相位角等數據。

結果判斷與分析：

橫向比較：與同一組（三相）的其他兩相數據對比，正常時三相數據應接近。若某一相阻性電流明顯偏大（例如大于20%-30%），則該相可能存在缺陷。

縱向比較：與歷史測試數據對比，若阻性電流有顯著增長趨勢，則表明老化在加速。

絕對值比較：與規程或制造商提供的警示值進行比較。

測試操作與接線注意事項

正確選擇參考電壓：

必須取與被測MOA同相的PT二次電壓作為參考信號。取錯相位會導致角度計算錯誤，結果失真。

優先使用有線方式獲取電壓，這是最準確的方式。

鉗形CT的使用：

鉗口應清潔，閉合良好，鉗口中心應對準接地引下線。

鉗形CT的方向要正確（通常有標記面朝向大地），否則會導致相位反向。

盡量遠離其他帶電導線，以減少電磁干擾。

接線穩定性：

電壓線和電流線應盡量分開，避免并行纏繞，減少交叉干擾。

所有接線連接必須牢固可靠，虛接會導致數據跳動或不準確。

氧化鋅避雷器帶電測試儀校準與自檢：

使用前，檢查儀器電量是否充足。

每次測試前，應對儀器進行“自校"或“清零"操作（參照說明書），以消除本底誤差
